Mercedes-Benz Classe B: Caméra de recul

Remarques générales

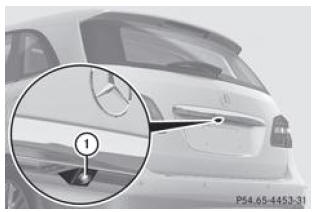

Caméra de recul dans la poignée du hayon La caméra de recul 1 est un système optique d'aide aux manoeuvres. Elle vous permet de voir sur le visuel du système audio/COMAND la zone qui se trouve derrière le véhicule, représentée par des lignes repères.

L'image de la zone qui se trouve derrière le véhicule est inversée comme dans le rétroviseur intérieur.

Consignes de sécurité importantes

ATTENTION

Veillez à ce qu'aucune personne ni aucun animal ne se trouvent dans la zone de manoeuvre. Sinon, ils pourraient être blessés.

Activation et désactivation de la caméra de recul

• Activation : assurez-vous que la clé se trouve en position 2 dans le contacteur d'allumage.
• Assurez-vous que la fonction « Caméra de recul » est sélectionnée dans le système audio ou dans COMAND Online (voir la notice d'utilisation spécifique du système audio/de COMAND Online).
• Engagez la marche arrière.

La zone qui se trouve derrière le véhicule est représentée par des lignes repères sur le visuel du système audio/COMAND.

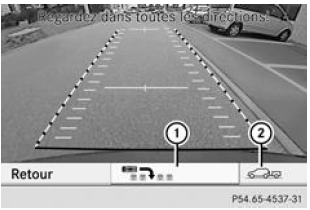

Affichage du mode de fonctionnement (véhicules équipés de COMAND Online et d'un dispositif d'attelage)

• Commutation du mode de fonctionnement (véhicules équipés de COMAND Online et d'un dispositif d'attelage) : sélectionnez le symbole 1 représentant la fonction « Stationnement en marche arrière » à l'aide du sélecteur COMAND (voir la notice d'utilisation spécifique de COMAND Online).
• Sélectionnez le symbole 2 représentant la fonction « Attelage d'une remorque » (voir la notice d'utilisation spécifique de COMAND Online).

Le symbole représentant la fonction sélectionnée est mis en surbrillance.

Désactivation : la caméra de recul se désactive lorsque

• vous mettez la boîte de vitesses sur P (véhicules équipés d'une boîte de vitesses automatique)
• vous avancez de 10 mètres
• vous sortez le levier sélecteur de la position R pour le mettre sur une autre position (véhicules équipés d'une boîte de vitesses automatique) au bout de 15 secondes
• vous désengagez la marche arrière (véhicules équipés d'une boîte de vitesses mécanique) au bout de 15 secondes
• vous roulez en marche avant à plus de 10 km/h

Affichages sur le visuel du système audio/COMAND

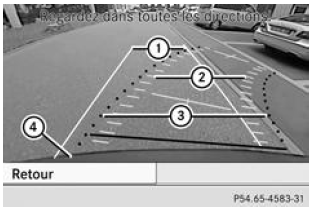

Trajectoires

1. Trajectoire blanche de la largeur du véhicule correspondant à un angle de braquage nul (statique)
2. Trajectoire jaune des pneus correspondant à l'angle de braquage actuel (dynamique)
3. Trajectoire rouge de la largeur du véhicule correspondant à l'angle de braquage actuel (dynamique)
4. Pare-chocs

Pour les trajectoires rouge et blanche, la largeur du véhicule est mesurée avec les rétroviseurs extérieurs déployés. Pour la trajectoire jaune, la largeur du véhicule mesurée correspond à la distance entre la face extérieure des roues.

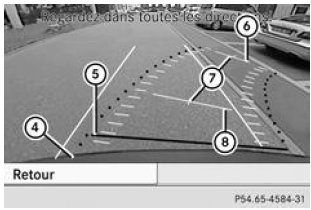

Lignes repères

4. Pare-chocs
5. Ligne repère rouge à 0,25 m environ par rapport à la zone arrière
6. Ligne repère jaune à 4,0 m environ par rapport à la zone arrière
7. Axe central du véhicule (ligne repère)
8. Ligne repère jaune à 1,0 m environ par rapport à la zone arrière

Les trajectoires et les lignes repères sont affichées uniquement lorsque vous avez engagé la marche arrière.

Les distances indiquées sont valables uniquement pour des objets qui se trouvent au niveau du sol.

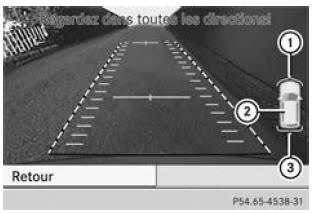

Affichage supplémentaire (véhicules équipés du PARKTRONIC et de COMAND Online)

1. Voyants avant
2. Indicateur supplémentaire de disponibilité du PARKTRONIC
3. Voyants arrière

Véhicules équipés du PARKTRONIC et de COMAND Online : lorsque le PARKTRONIC est opérationnel , l'indicateur supplémentaire de disponibilité du système 2 apparaît sur le visuel COMAND. Lorsque les voyants du PARKTRONIC sont activés ou s'allument, les voyants 1 et 3 sont activés ou s'allument également sur le visuel COMAND.

Fonction « Stationnement en marche arrière »

• Assurez-vous que la caméra de recul est activée et que la fonction « Stationnement en marche arrière » est sélectionnée (voir la notice d'utilisation spécifique du système audio/de COMAND Online).

La trajectoire et les lignes repères s'affichent.

Stationnement en marche arrière (en bataille) sans braquage du volant

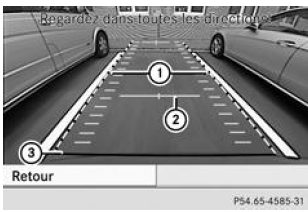

1. Trajectoire blanche correspondant à un angle de braquage nul
2. Ligne repère jaune à 1,0 m environ par rapport à la zone arrière
3. Ligne repère rouge à 0,25 m environ par rapport à la zone arrière

• Vérifiez, à l'aide de la trajectoire blanche 1, que la place de stationnement est suffisamment grande pour le véhicule.
• Reculez prudemment en vous orientant à l'aide de la trajectoire blanche jusqu'à ce vous ayez atteint la position finale.

La ligne repère rouge 3 se trouve alors à l'extrémité de la place de stationnement. Le véhicule se trouve dans la place de stationnement, à peu près dans son axe.

Stationnement en marche arrière (en épi) avec braquage du volant

• Immobilisez le véhicule après avoir dépassé la place de stationnement.

Braquage du volant

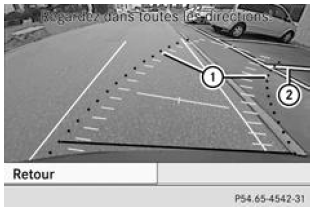

1. Trajectoire rouge correspondant à l'angle de braquage actuel
2. Marques de délimitation de la place de stationnement

• Le véhicule étant à l'arrêt, tournez le volant dans la direction de la place de stationnement jusqu'à ce que la trajectoire rouge atteigne les marques de délimitation de la place de stationnement 2.
• Conservez le bon angle de braquage et reculez prudemment.

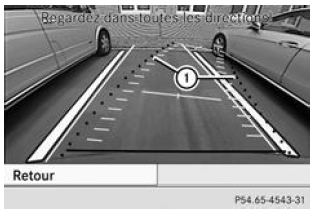

Manoeuvres en marche arrière avec braquage du volant

1. Trajectoire rouge correspondant à l'angle de braquage actuel

• Arrêtez-vous lorsque le véhicule se trouve devant la place de stationnement, à peu près dans son axe.

La trajectoire blanche doit être aussi parallèle que possible aux marques de délimitation de la place de stationnement.

Mise en position finale

1. Trajectoire blanche correspondant à l'angle de braquage actuel
2. Marques de délimitation de la place de stationnement

• Le véhicule étant à l'arrêt, ramenez les roues en ligne droite.

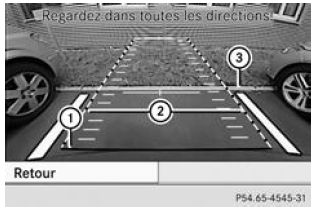

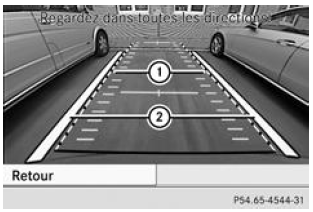

1. Ligne repère rouge à 0,25 m environ par rapport à la zone arrière
2. Trajectoire blanche correspondant à un angle de braquage nul
3. Extrémité de la place de stationnement

• Reculez prudemment jusqu'à ce vous ayez atteint la position finale.

La ligne repère rouge 1 se trouve alors à l'extrémité de la place de stationnement 3. Le véhicule se trouve dans la place de stationnement, à peu près dans son axe.

Fonction « Attelage d'une remorque »

Cette fonction est disponible uniquement sur les véhicules équipés d'un dispositif d'attelage et de COMAND Online.

1. Centre du véhicule au niveau de la ligne repère jaune située à 1,0 m environ par rapport à la zone arrière
2. Timon
3. Rotule

• Réglez la hauteur du timon 2 de manière à ce que le timon se trouve légèrement au-dessus de la rotule 3.
• Positionnez le véhicule de manière centrée devant le timon 2.

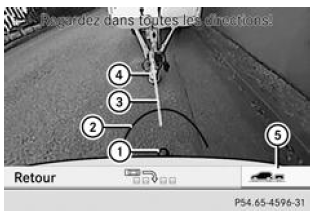

1. Rotule
2. Ligne repère rouge à 0,25 m environ par rapport à la rotule
3. Ligne repère pour le timon
4. Timon
5. Symbole représentant la fonction « Attelage d'une remorque »

• Sélectionnez le symbole 5 à l'aide du sélecteur audio/COMAND (voir la notice d'utilisation spécifique du système audio/de COMAND Online).

La fonction « Attelage d'une remorque » est sélectionnée. Les distances indiquées sont à présent valables uniquement pour des objets qui se trouvent à hauteur de la rotule.

• Reculez prudemment en veillant à ce que la ligne repère pour le timon 3 coïncide à peu près avec le timon 4.
• Reculez prudemment jusqu'à ce que le timon 4 touche la ligne repère rouge 2.
• Attelez la remorque
